SMARTI LAN

Beschreibung

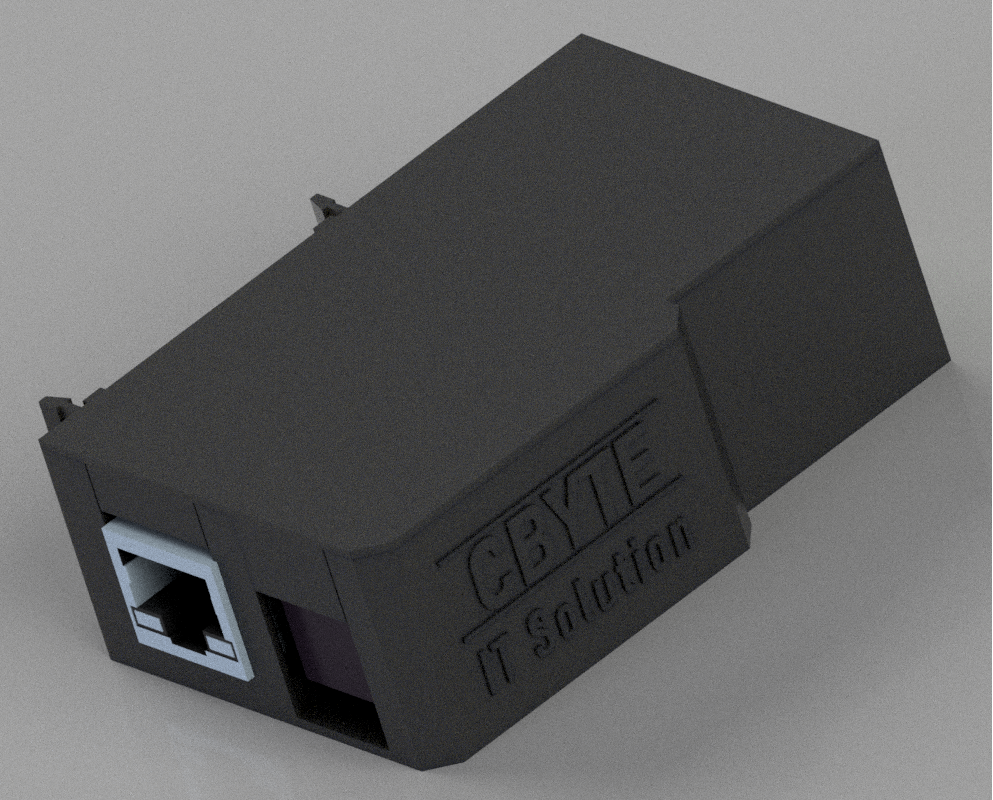

SMARTI LAN – LAN und WLAN SMART Meter Interface

Smartmeter Auslesemodul für gängige Österreichische Smartmeter über die HAN Schnittstelle.
Die Entschlüsselung der SmartMeter Daten finden auf dem SMARTI statt und die Daten können über gängige Protokolle an 3. Systeme weitergereicht werden.
Der persönliche Zählerschlüssel, der für die Entschlüsselung der Daten notwendig ist, muss vom Stromnetzbetreiber vorhanden sein und die HAN Schnittstelle muss aktiviert sein.
Im Bereich wo der SMARTI installiert wird (Zählerkasten) muss ein Lan Anschluss oder WLAN Empfang vorhanden sein.
Der SMARTI LAN benötigt eine zusätzliche externe 5V/DC Spannungsversorgung elche nicht im Lieferumfang inkludiert ist. Der Anschluss mit dem dem SmartMeter erfolgt über ein beigelegetes 3m Verbinungskabel direkt über die RJ11 HAN Schnittstelle beim SmartMeter.
Der SMARTI LAN kann direkt auf eine REG Schiene aufgeschnappt werden.
ACHTUNG: Arbeiten im Verteiler dürfen nur vom qualifizierten Fachpersonal vollzogen werden!

Die Konfiguration erfolgt komfortabel über das im Apple oder Google App Store erhältliche APP SMARTI Config.

Technische Daten:

• LAN und WLAN Sensor
• Protokolle / Schnittstellen: MQTT, UDP, Modbus Server, REST API
• Integrationen | Librarys vorhand für: Loxoen, HomeAssistant, Gira HomeAssistant, Technische Alternative (C.M.I.)
• Konfiguration über Android APP, iOS APP, REST API
• Firmware Update über OTA oder lokalen WebServer

Der SMARTI LAN ist mit folgenden SmartMeter kompatibel:

• KAIFA MA309M
• Honeywell DM515
• Sagemcom T210-D

Folgende Zählerdaten können mit den zugehörigen OBIS-Kennzahlen übermittelt werden:
Der Umfang der gelieferten Messwerte ist von EVU abhängig!

• 1.0.32.7: Momentanspannung L1 [V]
• 1.0.52.7: Momentanspannung L2 [V]
• 1.0.72.7: Momentanspannung L3 [V]
• 1.0.31.7: Momentanstrom L1 [A]
• 1.0.52.7: Momentanstrom L2 [A]
• 1.0.72.7: Momentanstrom L3 [A]
• 1.0.1.7: Momentaner Leistungsbezug (gesamt) [W]
• 1.0.2.7: Momentane Leistungseinspeisung (gesamt) [W]
• 1.0.1.8: Zählerstand Bezug Wirkleistung [Wh] (je nach EVU)
• 1.0.2.8: Zählerstand Einspeisung Wirkleistung [Wh] (je nach EVU)
• 1.0.3.8: Zählerstand Bezug Blindleistung [Wh] (je nach EVU)
• 1.0.4.8: Zählerstand Einspeisung Blindleistung [Wh] (je nach EVU)
• 1.0.13.7: Leistungsfaktor (je nach EVU)

Bitte überprüfen Sie vor der Bestellung den bei Ihnen verbauten Smartmetertyp.
Nachdem es den Stromnetzbetreibern freisteht den Zählertyp, die Schnittstelle sowie das Protokoll jederzeit zu ändern, kann nicht gewährleistet werden, dass der SMARTI mit einem anderen Smartmeter als aufgelistet funktioniert. Auf eventuelle Änderungen im Protokoll der EVU’s kann über eine Firmwareupdates reagiert werden. Ist beim SMARTI die Funktion für die Kommunikation mit dem Updateserver freigegeben, werden diese Updates ggf. automatisch eingespielt.
